最早是 1885 年由弗雷米（E. Fremy）、弗尔（E. Feil）和乌泽（Wyse），利用氢氧火焰熔化天然的红宝石粉未与重铬酸钾制成了“日内瓦红宝石”。后来弗雷米的助手法国的化学家维尔纳叶（Verneuil）于 1902 年改进这一技术使之能进行商业化生产。因此，这种方法又被称为维尔纳叶法。
焰熔法是从熔体中生长单晶体的方法。粉末状原料在通过高温氢氧火焰后被熔化，熔滴下落到籽晶上凝固逐渐生长形成晶体，也就是说焰熔法是利用氢气及氧气在燃烧过程中产生高温，使粉末原料通过氢氧焰加热熔化，然后滴落在一个冷却的结晶杆上形成单晶。

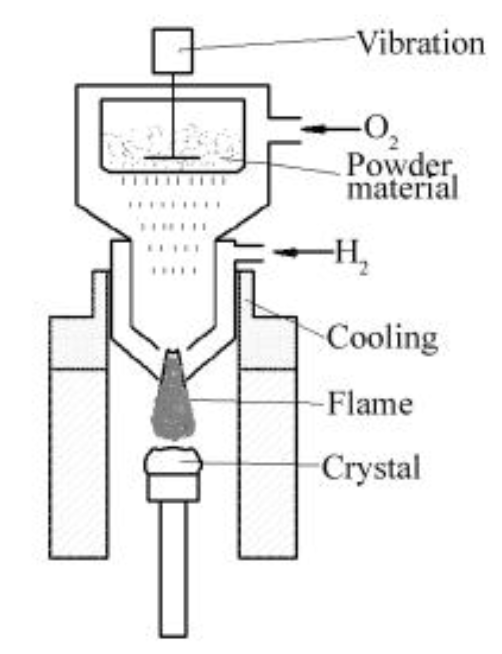

焰熔法原理
优点：
无需坩埚
可生长高熔点（>2800°C）的宝石晶体
晶体生长速度较快，生长大尺寸晶体
设备较简单，生产率高，适于工业化生产
生长过程可进行观察
缺点：
温度梯度大，生长晶体质量欠佳
不易控温，内应力大，位错密度高，须进行退火处理
对粉料纯度和粒度要求高，原料成本高
不能生长易于挥发和氧化的宝石材料
拉晶阶段。就是生长一根细的小单晶棒对于无将晶的自然生长这一阶段尤其重要，拉出的晶种的结晶好坏直接影响到晶体的质量。
放肩阶段。就是提高炉温使晶体尺寸长大的过程。
等径阶段。就是保持晶体尺寸的生长阶段该阶段对设备稳定性有较高要求。也是晶体生长的主要阶段，晶体实际有用的部分就是等径的部分。
收肩阶段。就是等径阶段完成后，通过收缩晶体顶部尺寸，获得最终产品的阶段。
退火阶段。为消除晶体的热应力及空位缺陷，必须在熔点附近退火。
